Заводское производство высоковольтного генераторного модуля тороидального трансформатора инвертора 220 В - 380 В преобразователя напряжения
Трансформатор серии S11 представляет собой один из видов продукции с низкими потерями в медной обмотке. В нем используются высококачественные материалы, особенно новые технологии и материалы для изоляции катушки и корпуса трансформатора, благодаря чему потери холостого хода и под нагрузкой значительно снижаются, а характеристики и конструкция становятся более надежными и совершенными.
Категории:
Масляный силовой трансформатор
Обзор
Трансформатор серии S11 представляет собой один из видов продукции с низкими потерями в медной обмотке. В нем используются высококачественные материалы, особенно новые технологии и материалы для изоляции катушки и корпуса трансформатора, что значительно снижает потери холостого хода и под нагрузкой, а также повышает надежность и качество характеристик и конструкции.
1. Первичное напряжение: 10 кВ, 20 кВ, 35 кВ
2. Вторичное напряжение: 0,4 кВ
3. Диапазон регулировки: ± 5%, ± 2 × 2,5%
4. Частота: 50 Гц; 60 Гц
5. Обозначение подключения: Yyn0, Dyn11 или другие
Функциональные характеристики
Наши масляные трансформаторы обладают следующими особенностями:
* Новая изоляционная конструкция для повышения устойчивости к коротким замыканиям
* Высококачественный холоднокатаный кремниевостальной сердечник
* Избранная высококачественная бескислородная медная проволока
* Многослойная цилиндрическая конструкция высоковольтной обмотки
* Специальная обработка против ослабления всех крепежных элементов
Параметры продукта
|
1. Магнитопровод |
Кремниевый стальной лист с высокой магнитной проводимостью и ориентированной структурой частиц: кремниевый стальной лист с сердечником типа. Выборочный продукт сердечника с полным наклонным соединением. Колонка сердечника представляет собой национальное многоступенчатое сечение, а сечение железной пластины и железного стержня одинаковы. |
|
2.winding |
Система использует плитчатый масляный канал, процесс нанесения краски без погружения, стягивание ремнем: обмотки имеют концентрическую схему: Высоковольтные обмотки должны быть подключены в соответствии с требованиями к напряжению ответвления. Подключение к переключателю ответвлений, который установлен на крышке коробки. После отключения питания можно переключать напряжение 10 кВ и 20 кВ, а также изменять напряжение ответвления. |
|
3. Устройство безопасности |
Трансформаторы 30-2000 кВА оснащены предохранительным клапаном; Газовое реле с сигнализацией и замыкающим контактом может быть установлено в соответствии с требованиями заказчика; |
|
4. Устройство измерения температуры масла |
Опоры стеклянного термометра установлены на верхней части бака и погружены в бак на 120 ± 10 мм. Трансформаторы 1000-2000 кВА оснащены наружным сигнальным термометром: |

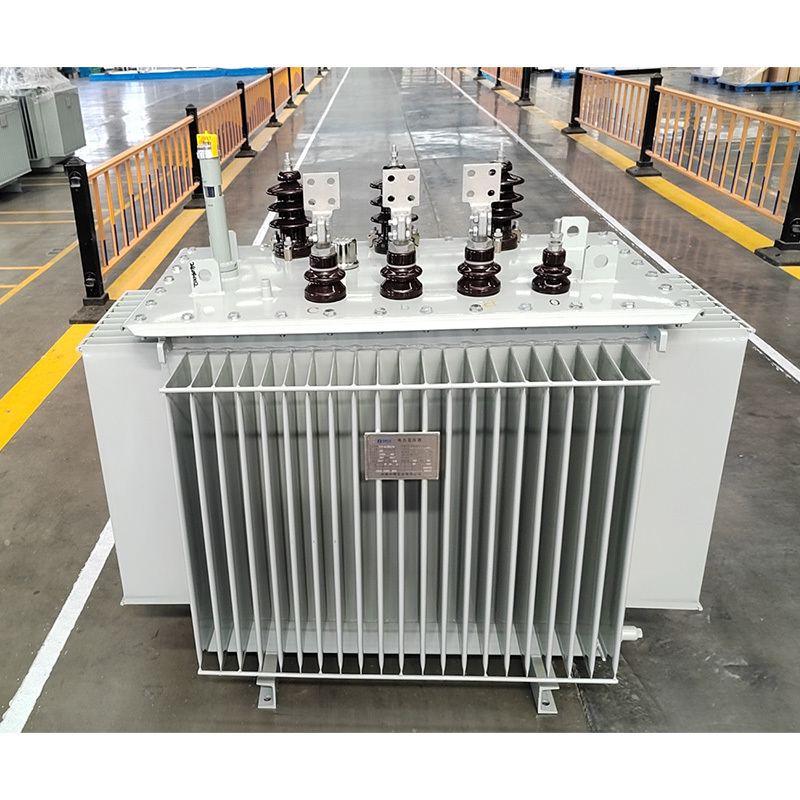

Детали изображений
Часто задаваемые вопросы
Каков срок доставки?
Мы принимаем EXW, FOB Шанхай. Вы можете выбрать наиболее удобный или экономически эффективный для вас вариант.
А как насчет времени выполнения для массового производства?
Честно говоря, это зависит от количества заказа и от того, как вы его размещаете.
Когда я могу узнать цену?
Обычно мы предоставляем ответ в течение 24 часов после получения вашего запроса. Если вам очень срочно нужна цена, пожалуйста, укажите это в вашем электронном письме, чтобы мы обработали ваш запрос в приоритетном порядке.
Могу ли я получить образец, чтобы проверить ваше качество?
Образцы и стоимость доставки оплачиваются покупателями и будут возвращены покупателям после подтверждения заказа на массовое производство в ближайшем будущем.
