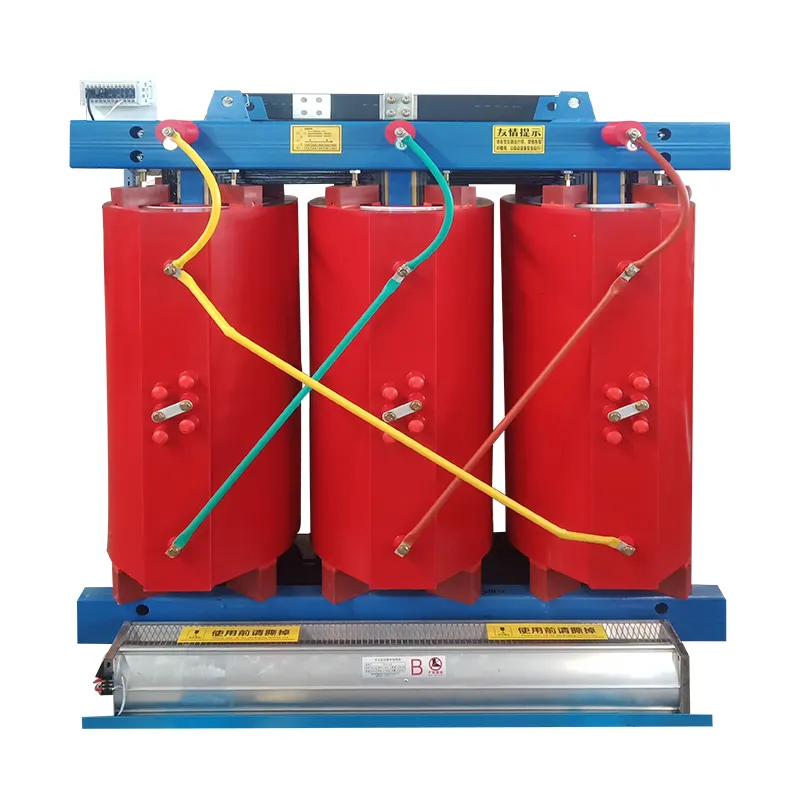

Сухой силовой трансформатор тороидальной формы Scb10 20kva 25kva 50kva 80kva для распределения электроэнергии с ценой Yyn0/dyn11
Устройство управления температурой: трансформатор использует сигнальный термометр серии BWDK. Измерительный элемент температуры расположен в верхней половине низковольтной обмотки. Он может автоматически обнаруживать и контролировать рабочую температуру фазных обмоток, а также имеет функцию сигнализации и отключения при перегреве.
Категории:
Сухой силовой трансформатор
Описание продуктов
Условия эксплуатации
1. Высота установки: на средней высоте 1000 м над уровнем моря
2. Форма кривой напряжения питания аналогична синусоидальной;
3. Симметрия многофазного напряжения питания: напряжение питания, подключенное к многофазному трансформатору, должно быть приблизительно симметричным;
4. Температура окружающей среды: максимальная температура воздуха: +40 ℃; максимальная среднесуточная температура воздуха +30 ℃; максимальная средняя годовая температура воздуха +20 ℃; минимальная температура воздуха -30 ℃ (подходит для трансформаторов внутреннего типа)
Функциональные характеристики
Конструктивные особенности сухих трансформаторов
Катушка в корпусе: низковольтная обмотка использует цельную медную фольгу, а также F-класса поворотную изоляцию на специализированном низковольтном фолийном обмоточном станке. Фольговые катушки хорошо решают проблемы с низким давлением, большими токами в обмотках, большими напряжениями, несбалансированностью ампер-баланса, плохой теплоотдачей и выдающимися проблемами, такими как углы спиральных обмоток и нестабильное качество сварки. В то же время обмотка трансформатора DAELIM зажимается смолой, затвердевает и формируется, а также влаго- и пыленепроницаема. Объем бронзы вывода автоматически приваривается дуговой сваркой.
Устройство контроля температуры: трансформатор использует сигнальный термометр серии BWDK. Измерительный элемент температуры заглублен в верхней половине низковольтной катушки. Он может автоматически обнаруживать и контролировать рабочую температуру фазных катушек и имеет функцию сигнализации и отключения при перегреве.
Параметры продукта
|
Номинальная мощность (кВА) |
Габаритные размеры (мм) |
||||
|
Д |
Ш |
В |
C1 |
C2 |
|
|
315 |
1170 |
760 |
1180 |
660 |
660 |
|
400 |
1260 |
760 |
1250 |
660 |
660 |
|
500 |
1300 |
760 |
1240 |
660 |
660 |
|
630 |
1370 |
780 |
1265 |
660 |
660 |
|
630 |
1370 |
780 |
1265 |
660 |
660 |
|
800 |
1440 |
780 |
1415 |
660 |
660 |
|
1000 |
1480 |
1000 |
1450 |
820 |
820 |
|
1250 |
1580 |
1000 |
1590 |
820 |
820 |
|
1600 |
1650 |
1000 |
1665 |
820 |
820 |
|
2000 |
1720 |
1000 |
1720 |
820 |
820 |
|
2500 |
1820 |
1000 |
1790 |
820 |
820 |

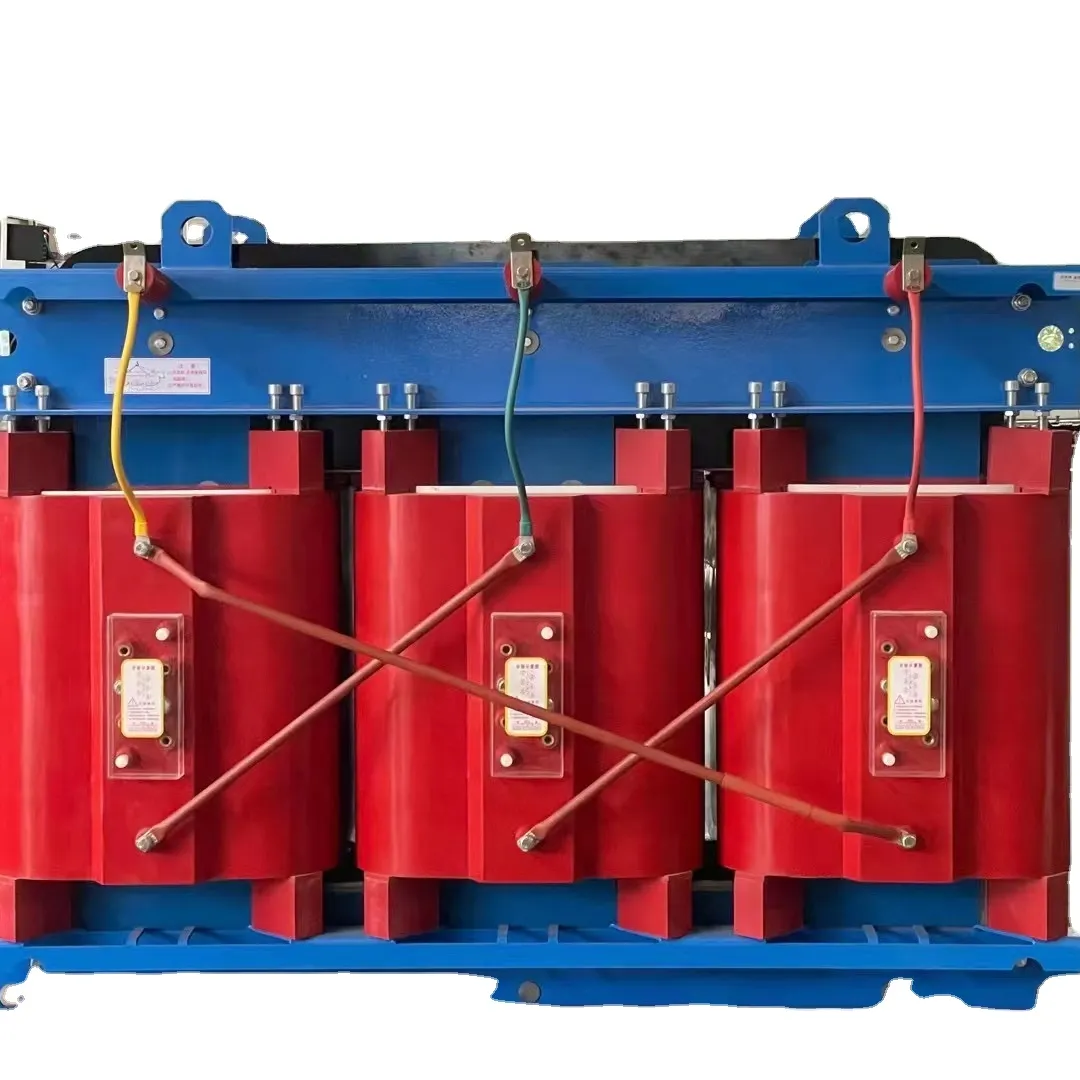

Детали изображений
Часто задаваемые вопросы
Каков срок доставки?
Мы принимаем EXW, FOB Шанхай. Вы можете выбрать наиболее удобный или экономически эффективный для вас вариант.
А как насчет времени выполнения для массового производства?
Честно говоря, это зависит от количества заказа и от того, как вы его размещаете.
Когда я могу узнать цену?
Обычно мы предоставляем ответ в течение 24 часов после получения вашего запроса. Если вам очень срочно нужна цена, пожалуйста, укажите это в вашем электронном письме, чтобы мы обработали ваш запрос в приоритетном порядке.
Могу ли я получить образец, чтобы проверить ваше качество?
Образцы и стоимость доставки оплачиваются покупателями и будут возвращены покупателям после подтверждения заказа на массовое производство в ближайшем будущем.
